2400高速纸箱生产线
验收标准：正负口2.5mm，剪刀口1mm。
机械参数：最高速度300米/一分钟，推出包数20包/1分钟。
设备特点：
- 纸箱成型速度快。
- 吸风送纸准确。
- 大小口控制良好，坚守废品。
- 二次纠偏，彻底消除剪刀口。
- 计数准确。
- 拍打部使纸箱成型好。
- 出堆准确整齐。
- 自动供胶，涂胶均匀，节省胶量，同时带有缺胶报警功能。
- 数字化遥控控制，准确方便快捷。
一、整机介绍

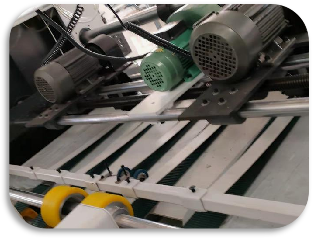

1、前面与印刷机模切部连接，后边与联动线粘箱折叠部连接，所有走纸皮带可以单独移动位置，走纸皮带上边配有压纸轮、风机、毛刷，把废纸废料最大程度清理干净。导轮装置，上下皮带夹持传送。电动左右行走，大小尺寸调节方便。

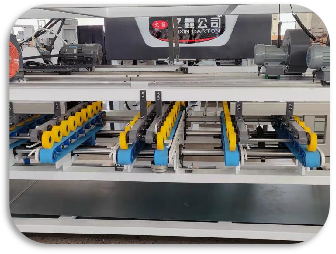

2、涂胶轮：采用不锈钢材质，更耐久，耐腐蚀。涂胶胶斗以直线导轨，向位调整更方便更准确。

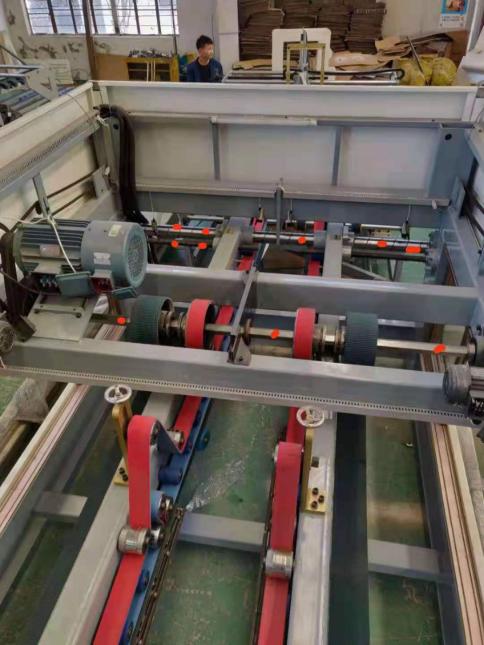

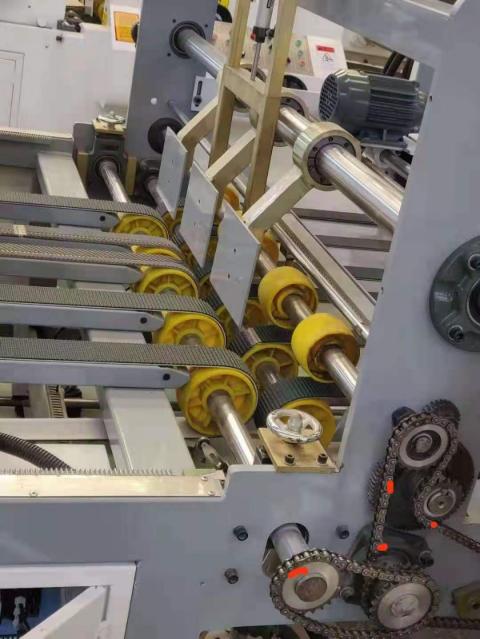

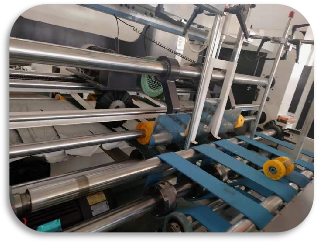

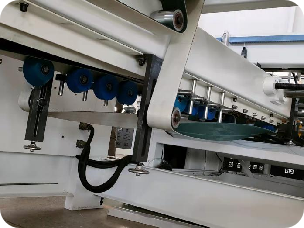

3、折叠部：主要作用采用下折折叠纸箱，通过校正板第二次校正压线使纸板折叠成规范箱子。
4、成型清理，通过清废部和折叠部没有清理干净的，在进行二次清理废纸屑。
5、拍齐部：拍齐点数，通过计数光眼、计数、校正以准确的数量推出。
6、输出部：推出后以上纸架平稳的压着输出。

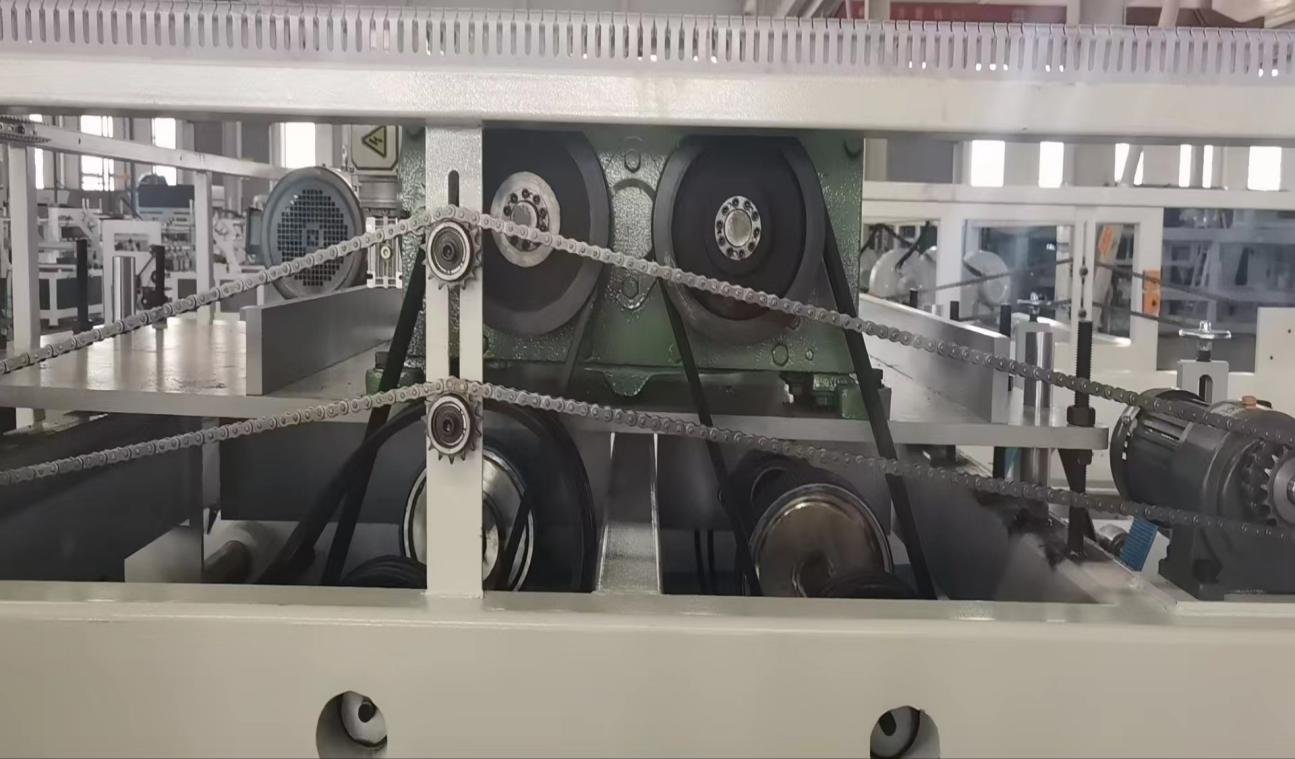

8、皮带左右折叠各拥有皮带差速器功能。

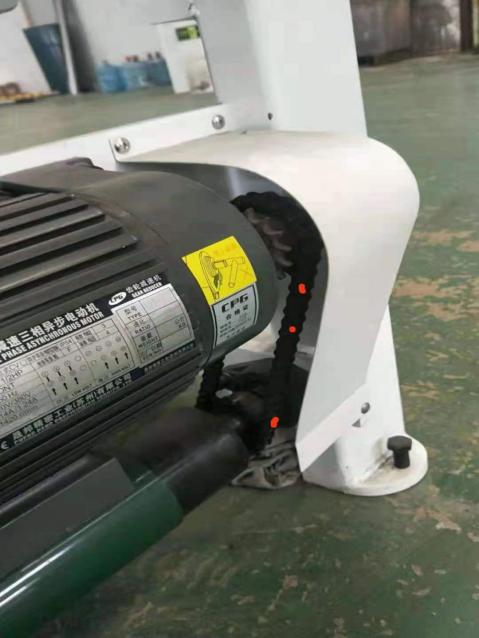

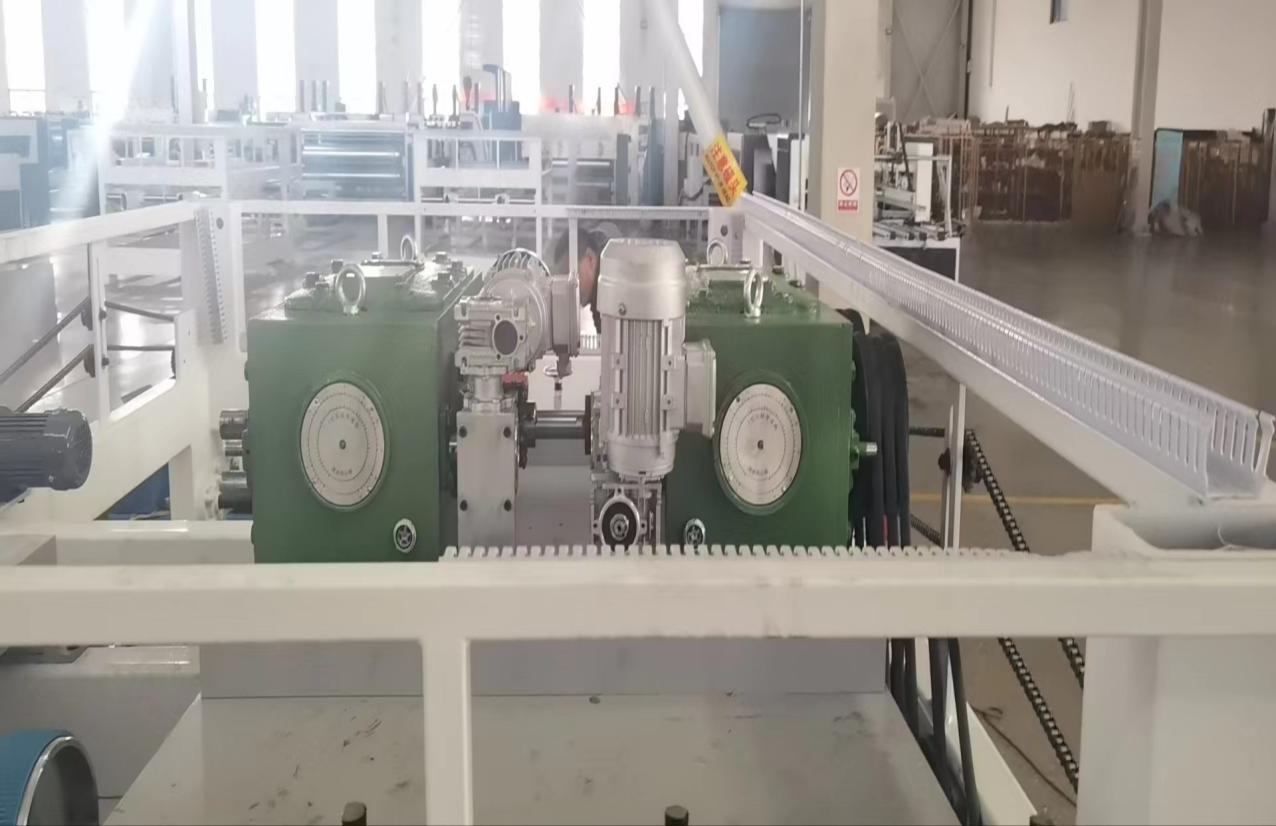

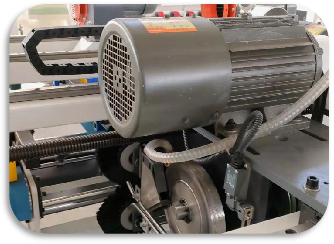

打包部机械配置：
（1）、台州豪力减速机
（2）、亚德客 气缸、电磁阀
（3）、广东达菲动力传动轴
（4）、轴承 哈尔滨

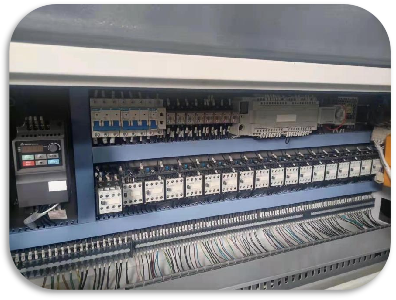

电器配置：
（1）、Panasonic PLC
（2）、SIMEN 接触器
（3）、施耐德 按钮
（4）、开关电源 台湾明纬
（5）、光电开关 贝福宁
（6）、继电器 欧姆龙
（7）、人机界面 昆仑通态
8、控制面板；采用PLC控制，具有归零、记忆等功能。（可选用PLC结合触摸屏控制）
9、电器配置：
主控电脑PLC：松下
触摸屏：昆仑通态
开关电源：明纬
变频器：台达
中间继电器：欧姆龙
断路器：西门子
接触器：西门子
光电开关：沪工集团
接线端子：正泰

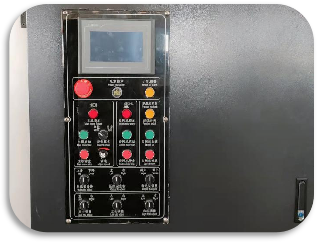

10、机器每个动作的控制器面板，控制左右移动，压纸架的上升、下降等。
二、机器工作原理：
粘箱部和印刷模切部连接、使用、同步运转、使完成印刷、模切或开槽的纸板顺利进入粘箱部、打包机和粘箱部连接、当纸板完成涂胶、折叠、校正、分垛输送至打包机、打包机有光电传感器感应、把信号传给plc的，由plc控制打包机各部运行。
机器各部零件选配：
1、自动供胶，循环胶水，永无断胶，无需人工加胶，省时省力。适用各种胶水。
2、不锈钢涂胶轮，耐腐蚀、耐磨损、涂胶均匀、节约胶水，用胶量大约是人工涂胶量的三分之一。
3、折叠部配有可调式多道压线轮组，使纸箱折叠更加顺畅，粘合更加美观准确。
4、计数部纸箱堆积校正，分垛、输出安全平稳、准确无误差，数字控制，操作简单，无需停机即可输入。
三、机器参数
⑴. 机器最高速度320米/分钟
⑵. 最高推出包数:20包
最大纸板尺寸（含箱盖）:2600mm*1200mm
最小纸板尺寸（含箱盖）:600mm*240mm
最大堆叠高度:350mm 最小堆叠高度：80mm
最大每包数量：50 个 最小每包数量：10个

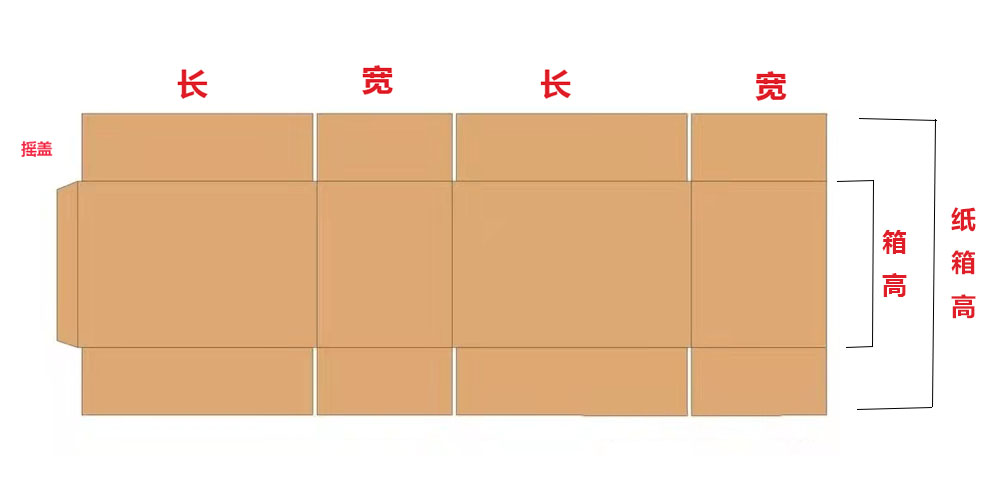

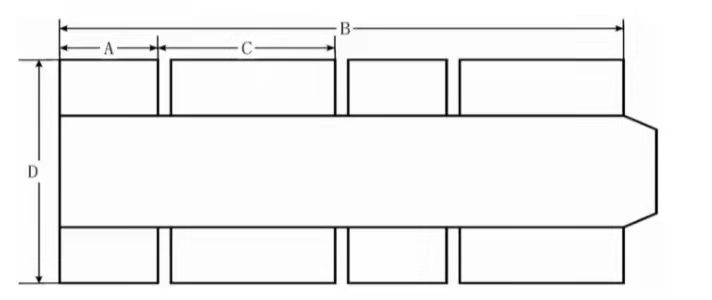

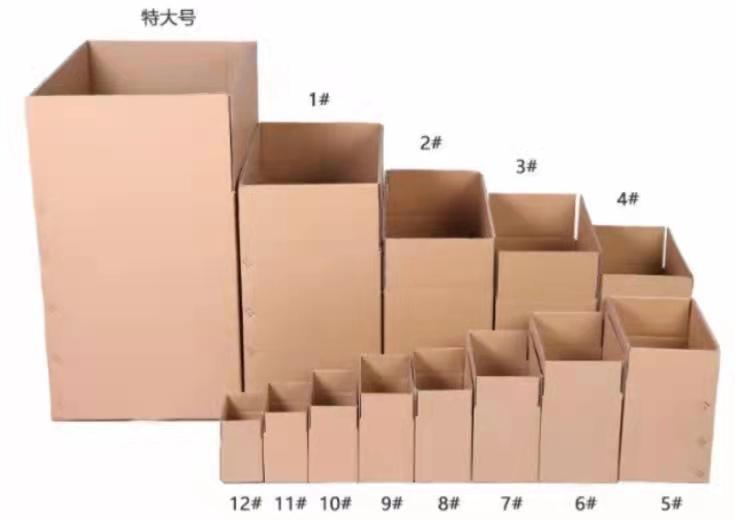

粘箱部加工纸箱示意图：
如规格特殊，可按要求设计制作机器。
|
型号 |
2600型 |
|
尺寸A(mm) |
80–660 |
|
尺寸B(mm) |
600–2600 |
|
尺寸C(mm) |
165–660 |
|
尺寸D(mm) |
240–1200 |
|
安装面积(mm) |
10.5-3.5米 |
|
电机功率(KW) |
8kw |
|
整机重量(T) |
5.5T |
本机可加工2-8毫米三层、五层瓦楞纸板

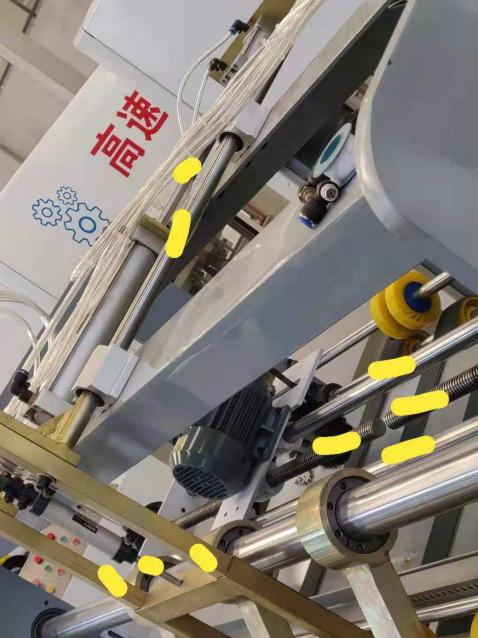

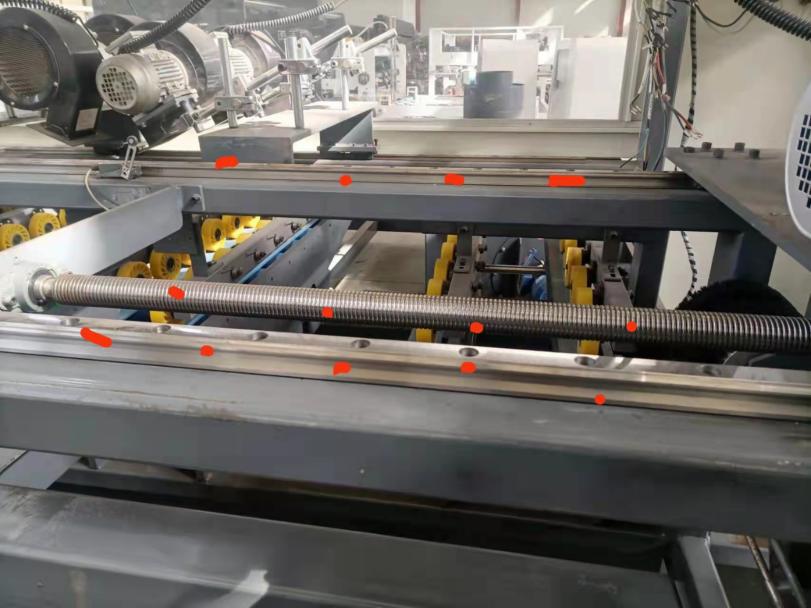

四、高速联动线保养加油示意图：
图内带有标记的地方，注意定 期加油保养‘半月一次’，确保机器正常运行，机器使用寿命 更长久。

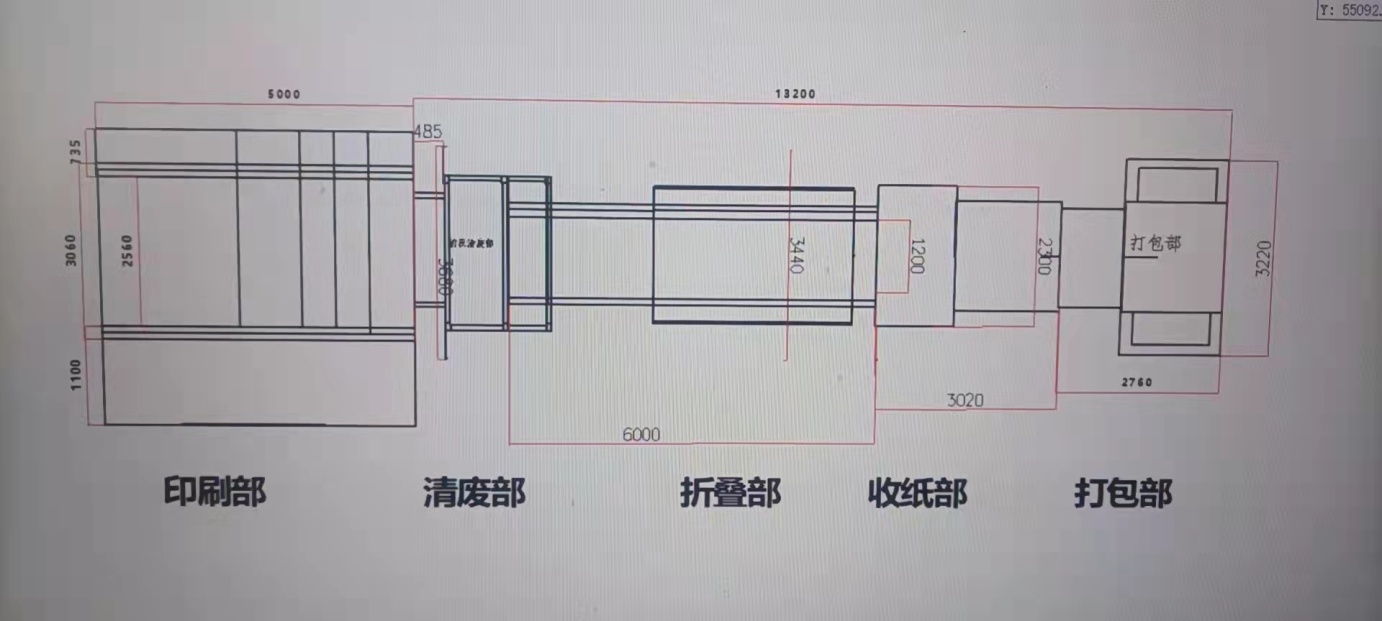

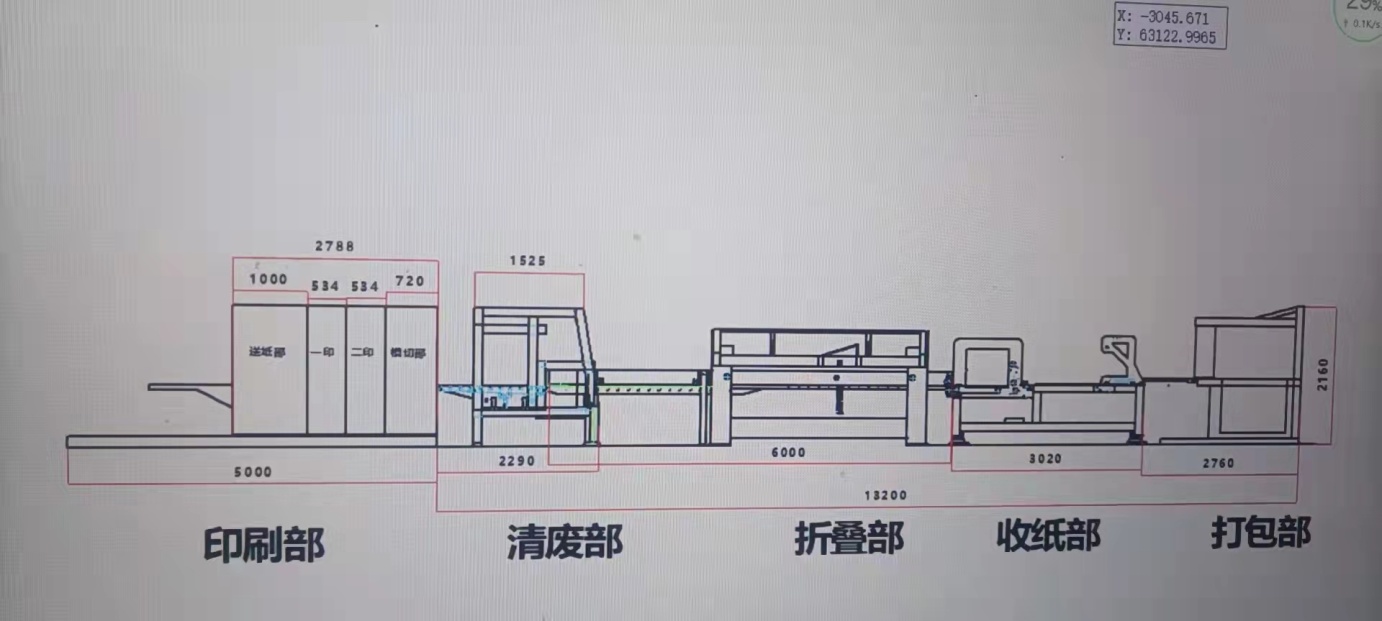

五、高速联动生产线地基展示图：
附件一：
买方自备项目：
1、机器到场，准备好叉车，五到八吨，长叉。
2、准备相关场位。
3、准备主电源线，气。
4、安全相关人员帮忙。
5、准备好纸板，随时试机。
附件二：
安全操作：
1、上岗前必须穿戴好工作服、工作鞋，扣紧一扣及袖口，衣袋内不装容易掉落的物品。
2、机组人员到岗后，检查设备运转范围内无人员及杂物。设备上的防护罩必须完整无松动。
3、设备启动前，应响铃报警，再次确定设备运转范围无人员后，方可开机运转。
4、设备运转中，严禁用手触摸所有运转工作面，不准进行维修及擦拭工作。不准跨越运转部位。
5、机组人员应按分工严守岗位，禁止串岗及私自离岗，时刻注意设备的运转情况，
4、设备运转中，严禁用手触摸所有运转工作面，不准进行维修及擦拭工作。不准跨越运转部位。
5、机组人员应按分工严守岗位，禁止串岗及私自离岗，时刻注意设备的运转情况，
发现异常及时停机处理。
- 工作时，任何人不准在设备周围嬉戏打闹及大声喧哗。
- 工作过程中，应保持工作场地整洁畅通。确保设备周围无杂物。工具、零件应放到指定位置。
8、本机操作人员应熟知设备主要按钮功能及位置，如有意外发生时，任何人都可以按下急停开关。
六、质保期：
设备整机保修一年，保修期内由设计或零件质量问题供方负责给予维修更换，由操作不当，或天气自然灾害导致机器故障所有费用由需方负责。
东光县亿鑫纸箱设备制造有限公司（附件）机器配件详情
- 爬坡带2条：3920*90（钢扣），钢丝0.5米
- 2次压线小带：2460*50一条，1620*50一条。
- 光眼：2个
- 内方扳手一套，12寸活动扳手一把，死口扳手17-19,16-18各一把。
- 弹簧板压轮：10个
- 电磁阀1个
- 小龙船4个
- 五芯线30米
- 四芯线30米
- 外壳固定螺丝：10#内方、8#内方、平垫、弹垫、螺母若干
- 清废板圆带、650三角带A型
- 可调气动接头：10个8个（各2个）10变8三通（2个）直通10个8个（名2个）十个三通两个
- 胶斗板密封带：2块
- 后段压纸轮：2个
