1400全自动打捆机（推板型）
设备主要功能
1、自动送纸部
纸箱再辊筒上自动进到左右拍齐部。
选用万鑫电机做驱动，不锈钢辊筒传动
2、左右自动拍齐部
纸箱到位后光电自动检测，左右拍齐同步进行，整理纸箱
3、自动推板部
纸箱到位后，前挡板自动升起（可关闭），经左右拍齐整理后，推板装置升起前进，平稳将纸箱送到预定打结位置。
4、自动打结部
纸箱送到位后，经自动检测，下压气缸工作，压住纸箱，打结电机工作，完成自动打结工作。
5、 纸箱送出部
打结完成后的纸箱，经下一个需打结的纸箱推送至接纸架上平稳送出。
6、设备左右分合及横移功能
本设备具有分合及左右横移功能，可根据前段设备的出纸尺寸及位置左右调整。
主要技术参数
|
型号 |
HX-1400（推板型） |
|
|

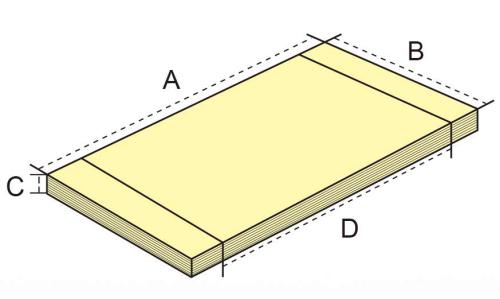

打捆尺寸（A） |
350-1400mm |
|
|
打捆尺寸（B） |
250-1200mm |
|
|
打捆尺寸（C） |
50-300mm |
|
|
打捆尺寸（D） |
220-1100mm |
|
|
速度 |
≤18包/分钟 |
|
|
结束带 |
28#PE结束带 |
|
|
设备尺寸 |
2400-2500-2000mm |
|
|
总功率 |
3.5Kw |
|
|
工作电压 |
380V |
|
|
机械重量 |
＜2T |
|
主要零部件
|
部位 |
品牌 |
数量 |
|
推板气缸 |
亚德客 |
2 |
|
拍齐气缸 |
亚德客 |
2 |
|
挡板气缸 |
亚德客 |
2 |
|
下压气缸 |
亚德客 |
2 |
|
压绳气缸 |
亚德客 |
2 |
|
电磁阀 |
亚德客 |
10 |
|
调压阀 |
亚德客 |
16 |
|
打结电机 |
全新 |
2 |
|
传动电机 |
万鑫 |
2 |
|
伺服电机 |
欧瑞 |
2 |
|
PLC |
台达 |
|
|
接触器 |
施耐德 |
|
|
继电器 |
欧姆龙 |
|
|
接近开关 |
欧姆龙 |
|
|
碰撞开关 |
正泰 |
|
|
光电开关 |
欧姆龙 |
|
|
气源处理器 |
EAC4000 |
|
